Bien choisir sa toile de criblage


Lorsqu’on parle de classification en carrière, avoir un équipement de criblage adapté à la situation est sans doute essentiel pour obtenir des performances optimales. Mais il y a un élément fondamental dans cet équipement qui mérite une attention spéciale: le type de surface de criblage. Bien choisir sa toile de criblage ne doit pas être sous-estimé

Quels sont les critères pour choisir une toile de criblage ?

1

Les matériaux

Métalliques (acier haute résistance, acier inox, acier perforé, bronze, laiton..) ou synthétiques (polyuréthane, caoutchouc) … Vous devrez analyser l’application et comparer les avantages et les inconvénients

2

La forme de la surface

Tissées en Ondulation simple, double, plane, Tôle perforée, mailles carrées soudées…
Plus la surface sera plane moins il y aura d’usure.

3

Les conditions d’utilisation

Hauteur de chute, abrasivité du produit, poids, volume, humidité, tendance à colmater ou pas.
Exigences à respecter pour le produit à cribler.

4

Forme des Particules

Vous allez classer des particules avec formes plutôt longues, rondes ou cubiques?
Les ouvertures carrées sont couramment utilisées pour obtenir une classification granulométrique précise. Les ouvertures rectangulaires ou oblongues peuvent être intéressantes lorsque le matériau contient des particules allongées ou présente des risques de goujonnage. Leur orientation par rapport au sens d’écoulement doit également être prise en compte.

5

Surface de passage

Taux de surface ouverte (ou taux de vide): le rapport entre la surface totale des ouvertures et la surface totale de la surface criblante considérée.
Ce paramètre influence la capacité de passage et les performances du criblage, mais ne permet pas à lui seul de déterminer le débit réel.
La norme ISO 4783-1 fournit notamment des combinaisons et des taux de surface ouverte pour les tissus métalliques industriels.

6

Qualité et dimensions de la fabrication

L’ouverture et le diamètre des fils pour les mailles métalliques.
Mailles tissées, soudées, preformées.
La norme ISO 4783-1 fournit des recommandations et des combinaisons normalisées concernant les dimensions des ouvertures et les diamètres de fils des tissus métalliques industriels. Elle permet notamment de déterminer les caractéristiques géométriques et le taux de surface ouverte théorique des tissus concernés.
Le choix de ces dimensions doit tenir compte de la granulométrie recherchée, du débit souhaité, de la résistance à l’usure et des conditions d’exploitation.

Quels sont les différents types de toiles de criblage ?

Les mailles métalliques tissées classiques

Les plus utilisées. Il y a une grande variété de combinaisons d’ouverture et diamètres de fils, qui peuvent être préformés avant le tissage. Le passage peut être carré ou rectangulaire (pour assurer plus de rendement et moins de goujonnage ou colmatage).

Ces mailles offrent une excellente résistance à l’abrasion et la traction grâce au traitement thermique des fils (acier à haute teneur en carbone ou inox).

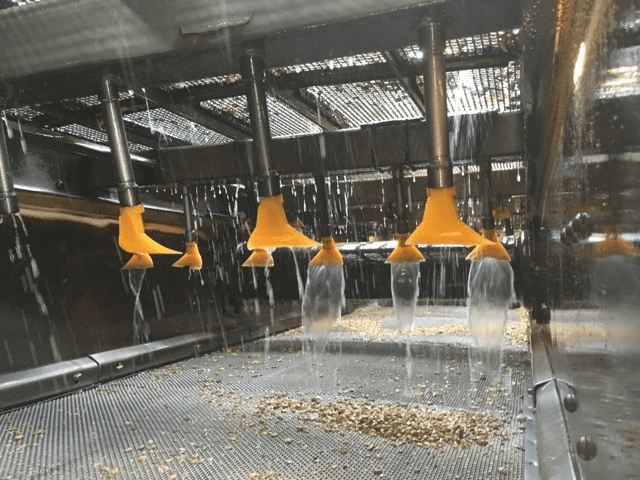

Les mailles métalliques anticolmatantes

Utilisées quand les conditions de classement impliquent humidité, formes irrégulières, etc…qui ont tendance à colmater ou goujonner les ouvertures.

Ces mailles ont des fils qui vibrent de manière indépendante grâce à deux sources: la motorisation et le choc des particules sur la surface. On peut aussi les trouver avec des trames en caoutchouc ou polyuréthane pour améliorer la résistance à l’abrassion et plus efficace.

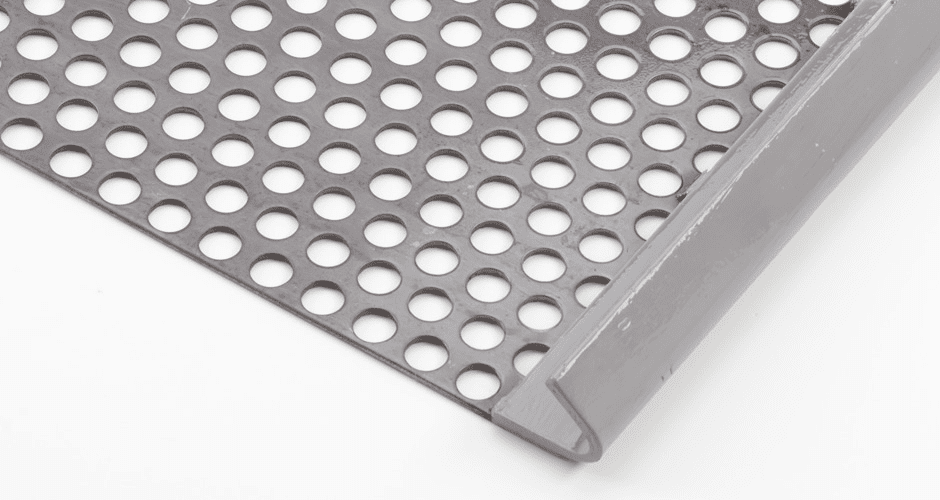

Les tôles perforées et les mailles soudées

Très performantes quand les particules sont grosses et lourdes. Les mailles soudées sont des fabriquées à partir des barres en acier à faible taux de carbone ou en acier antiusure au manganèse. Les tôles perforées sont fabriquées à partir d’une tôle pleine, peuvent être planes, légèrement galbées, ou courbes (pour les applications de classification en trommels).

maille métalliques tisses
Pièces de Rechange pour Cribles Vibrants panneux polyurethane
Pièces de Rechange pour Cribles Vibrants panneux polyurethane

Les toiles synthétiques tendues

Ces toiles peuvent être en PU ou en caoutchouc. Utilisées pour leurs résistances à l’abrasion, au choc et leur propriété de réduction du bruit. Sur certaines conceptions, les ouvertures sont coniques pour faciliter le passage et éviter le goujonnage. Applications humides ou sèches.

Les toiles synthétiques modulaires

Le système modulaire est totalement plat et très facile à monter/démonter.

Il est possible d’avoir deux tailles d’ouverture sur le même étage de classification, avec l’utilisation d’un diviseur.

Les toiles synthétiques anticolmatantes

Excellente solution pour réduire le colmatage et le goujonnage grâce à la souplesse de la surface criblante. Elles peuvent être avec crochets ou modulaires précontraintes (la toile de criblage très fine est disposée sur une armature qui la maintient en tension constante).

Besoin de toiles de criblage?

Contactez nous. Si vous n’avez pas les références de vos mailles de criblage, nous vous guiderons dans la prise de cotes afin de trouver la solution adaptée.

Besoin d’un dépannage urgent?

Rappelez nous pour trouver la meilleure solution.

Demandez un devis

Comment choisir la bonne ouverture de maille

Le choix de l’ouverture de maille doit concilier la granulométrie visée, la forme des particules, l’humidité, la capacité recherchée et la résistance à l’usure. Une maille carrée privilégie la précision de coupure, tandis qu’une maille rectangulaire augmente généralement la surface ouverte et le débit; les ouvertures circulaires restent surtout réservées aux applications de scalpage sévères.

Type d’ouvertureAvantagesLimitesApplications typiques
CarréeCoupure granulométrique précise; les deux dimensions de l’ouverture sont identiquesSurface ouverte et capacité généralement plus faiblesContrôle de granulométrie, produits calibrés, criblage intermédiaire
Rectangulaire ou oblongueSurface ouverte accrue, meilleure capacité, réduction du colmatage avec particules plates ou allongéesPrécision de coupure moins stricte, surtout selon l’orientationMatériaux plats, allongés, humides, forte teneur en fines, besoin de débit
CirculaireEn générale offrent une bonne résistance à l’usure sur des produits abrasifs, pour des applications de scalpage et de gros matériauxSurface ouverte plus faible et risque accru de goujonnageScalpage primaire, matériaux très abrasifs ou très grossiers

Comment choisir le système de tension ?

Les différents fabricants de toiles de criblage proposent une grande quantité de solutions pour tous les types de cribles, en types de tissage ou matières, mais aussi en systèmes de tension et crochets.

1. Tension latérale ou longitudinale?

En tension longitudinale on utilise toute la largeur disponible (la maille arrive jusqu’au paroi du crible car les crochets sont en bas et en haut), ce qui optimise la surface de criblage. Les crochets sont placés vers le bas ou en S (un vers le haut et l’autre vers le bas).

En tension latérale, les crochets sont placés vers le haut ou en S. La surface de criblage est légèrement diminué par le paroi qui protège les crochets. Ces toiles de criblage sont faciles à remplacer et la tension n’est pas très compliquée.

2. Quel type de crochet? : critères de sélection

La plupart des toiles de criblage sont équipées de crochets qui servent à tendre la toile transversalement ou longitudinalement par rapport au sens de passage des particules.

Les crochets peuvent être:

Crochet simples: les fils sont pliées (en générale à 45° ou 60°) directement autour de la barre de tension, sans protection. Compatible avec les systèmes de tension latérale standards. Pour toiles à fils fins à moyens (d < 6 mm).

Crochet renforcé: le crochet est protegé par une feuille d’acier pour éviter que les boulons de tensions ne déchirent les fils.

Crochet soudé: sans pli. Une barre plate ou un profilé L est soudé sur les extrémités. Souvent pour les fils très gros, difficiles à plier sans fragiliser le materiau.

Paramètres de commande (crochet) – Dimensions et mesures à relever.

Pour garantir une tension optimale et éviter la rupture prématurée des fils, la précision des mesures du crochet est indispensable. Voici les éléments à spécifier :

  • Angle d’ouverture : L’angle formé par le pliage du crochet par rapport au plan de la toile. Les standards industriels sont : 30°, 45° ou 60°.
  • Hauteur du crochet : Mesure verticale du pli qui doit s’insérer parfaitement dans la glissière ou le profil de tension du crible.
  • Largeur de tension : Largeur totale, crochets inclus (bord à bord).
Un angle inapproprié empêche une mise en tension uniforme, ce qui provoque des vibrations parasites et réduit la durée de vie de la maille.

Les crochets peuvent être plats, pliés vers l’haut ou vers le bas ou en S (un côté vers l’haut et l’autre vers le bas), recouvert avec caoutchouc ou polyuréthane. Chaque type de crochet servira à une situation spécifique.

Les Normatives

Voici les liens vers quelques normatives relatives aux toiles et tamis:

ISO 4783-1: 1989 – Guide pour le choix des combinaisons d’ouverture de maille et de diamètre du fil — Partie 1: Généralités et combinaisons ouverture/diamètre du fil

ISO 4783-2: 1989 – Guide pour le choix des combinaisons d’ouverture de maille et de diamètre du fil — Partie 2: Tissus métalliques tissés

ISO 4783-3: 1989 – Guide pour le choix des combinaisons d’ouverture de maille et de diamètre du fil — Partie 3: Tissus préformés ou soudés sous pression

FAQ: : les questions fréquentes sur les toiles de criblage

Quelle est la différence entre une toile métallique et une toile en polyuréthane pour crible vibrant ?

1. Matériau et résistance
Toile métallique (acier, inox, acier ressort) : Haute rigidité et précision des mailles, Résistance mécanique élevée, adaptée aux granulats abrasifs et aux fortes contraintes, Usure rapide en conditions humides ou collantes.

Toile polyuréthane: Résistance exceptionnelle à l’abrasion et à la coupe, Élasticité élevée, ce qui réduit les risques de rupture, Durée de vie prolongée (peut aller jusqu’à 2 à 3 fois celle d’une toile métallique. Le gain dépend toutefois des conditions d’exploitation et doit être évalué au cas par cas.)

2. Performance de criblage
Métallique : Mailles calibrées, grande précision de séparation, Débit élevé grâce à la perméabilité, Risque de colmatage plus important avec matériaux humides ou argileux

Polyuréthane: Trous coniques et élasticité → effet anticolmatant naturel, Réduction du bruit et vibrations amorties, Débit parfois inférieur à une toile métallique, mais plus stable dans le temps

3. Coût et maintenance
Métallique: Moins chère à l’achat, Remplacement fréquent → coûts indirects plus élevés (arrêts machine)

Polyuréthane: Plus coûteuse initialement, Réduction des temps morts et des remplacements → ROI meilleur sur le long terme

Quand utiliser une maille métallique anticolmatante ?

Les mailles métalliques anticolmatantes sont recommandées lorsque les matériaux à cribler ont tendance à coller ou à obstruer les ouvertures classiques. Elles sont particulièrement utiles pour :Les granulats humides ou argileuxLes matériaux collants ou chargés en fines particulesLes situations où le débit chute à cause du colmatage → Demandez un devis pour vos mailles anticolmatantes

Comment choisir la maille de criblage adaptée à mon installation ?

Le choix dépend de plusieurs variables: type de matériau à cribler, de la granulométrie, du débit et des conditions d’humidité. Si vous ne connaissez pas vos références, nous vous guidons dans la prise de cotes. Contactez-nous pour un accompagnement personnalisé.

Quels sont les signes d’usure d’une toile de criblage ?

Fils métalliques ou panneaux endommagés: apparition de fissures, ruptures ou perforations visibles sur la toile.

Déformation des mailles: les ouvertures se agrandissent ou se déforment, ce qui modifie la granulométrie du produit final.

Perte de tension: la toile n’est plus correctement tendue, ce qui entraîne un mauvais contact avec le matériau et une baisse de performance.

Colmatage accru: si la toile se bouche plus rapidement qu’avant, cela peut indiquer une usure des fils ou une perte de l’effet anticolmatant (notamment sur les toiles polyuréthane).

Variation du débit: une baisse du tonnage horaire ou un flux irrégulier signale que la toile ne sépare plus efficacement les granulats.

Granulométrie non conforme: le produit sortant présente trop de fines ou de surtaille, conséquence d’une ouverture de maille déformée ou rompue.

Vibrations anormales: un analyseur de vibrations peut détecter des déséquilibres liés à une toile détendue ou endommagée.

Bruits inhabituels: claquements ou résonances indiquent souvent une rupture partielle ou un mauvais serrage des fixations.

Fixations desserrées: boulons et crochets peuvent se relâcher sous l’effet de l’usure, provoquant des mouvements parasites.

Demandez un devis pour le remplacement de vos toiles

Quelle maille de crible pour séparer terre et cailloux?

Il faut raisonner enfonction du produit visé (terre végétale commercialisable, terre support, simple décapage) et du procédé (crible vibrant/trommel). Les plages de maille en pratique restent typiquement entre 10 et 30 mm pour la séparation terre/cailloux, avec des mailles plus fines (5–10 mm) seulement pour des usages spécifiques et à débit moindre.

Les cribles vibrants ou trommels utilisés pour terre végétale sont proposés avec grilles interchangeables de 5 à 100 mm, mais utilisés fréquemment autour de 10–20 mm pour ce type de matériau. Pour un professionnel de l’espace vert ou du terrassement, la combinaison courante est : pré‑criblage à 20–30 mm si nécessaire, puis criblage final à 10–15 mm pour la terre végétale commercialisable.

Demandez un devis pour le remplacement de vos toiles
