Classification: Les Cribles

Dernière mise à jour: 13/11/26

La classification par criblage est une opération de séparation granulométrique qui consiste à répartir un matériau en plusieurs fractions selon la taille de ses particules. Elle intervient généralement après une opération de concassage ou de broyage.
Cette séparation est réalisée à l’aide d’un crible équipé d’une surface criblante dont les ouvertures permettent aux particules de dimensions inférieures à une taille déterminée de passer, tandis que les particules plus grosses sont retenues.
Le criblage est utilisé dans les installations de traitement des minerais, les carrières, les cimenteries et les installations de recyclage afin de contrôler la granulométrie des matériaux et d’optimiser les étapes suivantes du procédé.

Fonctionnement d’un circuit fermé de broyage : Dans un circuit fermé, le broyage est associé à une opération de classification. Le matériau broyé est envoyé vers un équipement de classification qui sépare les particules selon leur granulométrie.
La fraction suffisamment fine constitue le produit recherché, tandis que la fraction trop grossière est renvoyée vers le broyeur pour subir une nouvelle réduction granulométrique.
Ce fonctionnement permet de mieux contrôler la granulométrie du produit final et d’optimiser la consommation énergétique de l’installation.

Principe de fonctionnement du criblage

Le criblage consiste à faire passer un matériau sur une surface perforée ou constituée de mailles. Le mouvement du crible favorise la présentation des particules devant les ouvertures et leur séparation en différentes fractions granulométriques.
Les vibrations assurent trois fonctions principales :

1. Disperser le matériau à cribler et de présenter les particules devant les vides de la surface criblante ;
2. Dégoujonner les mailles ;
3. Transporter le matériau vers l’extrémité de l’appareil.

Le mouvement vibratoire combine généralement une composante verticale, qui favorise la stratification et la dispersion des particules, et une composante horizontale ou tangentielle, qui assure leur progression.

Les valeurs fondamentales intervenant sur le processus de criblage sont :

* l’amplitude a des vibrations ;
* la vitesse de rotation ω;
* l’angle de projection α des particules ;
* l’angle d’inclinaison β.

Calcul de la Surface de criblage

La surface nécessaire au criblage dépend de plusieurs paramètres :

  • La granulométrie recherchée.
  • Le débit d’alimentation (t/h).
  • La granulométrie du matériau entrant.
  • Le pourcentage de particules fines et grossières.
  • L’efficacité de criblage souhaitée.
  • L’humidité du matériau.
  • La forme et la dimension des ouvertures.
  • Les caractéristiques du matériau et les conditions de fonctionnement.

Il y a plusieurs méthodes pour calculer la surface de criblage, les plus utilisées sont:

Méthode d’alimentation: tient en compte le volume par unité de temps qui peut alimenter une surface spécifique de maille d’un certain passage (#2,#8…)

Méthode passante: pareil que la méthode d’alimentation mais ne tient pas compte du temps. Passante est la masse qui passe par la maille de #X, qui est appelée, la fraction fine.

Cet article pourrez vous intéresser: Comment bien choisir sa toile de criblage

Quelle est l’influence de l’humidité sur le criblage?

L’humidité du matériau peut réduire considérablement l’efficacité du criblage. La capacité de criblage diminue très rapidement lorsque la dimension des ouvertures de la surface criblante devient plus faible. Les difficultés deviennent particulièrement importantes pour les granulométries inférieures à 0,5 mm.

Une teneur en humidité comprise entre 3 et 10 % peut compliquer considérablement le processus de criblage, notamment lorsque le matériau contient de l’argile ou d’autres éléments susceptibles d’adhérer aux particules. Ces phénomènes favorisent le colmatage des mailles et réduisent le passage des particules à travers la surface criblante.

Pour ce type de matériaux, il est recommandé de recourir au criblage sous eau. L’apport d’eau facilite la séparation des particules, limite leur adhérence et contribue à réduire les risques de colmatage de la surface criblante.

La quantité d’eau nécessaire, le nombre de buses de pulvérisation ainsi que leur disposition sur la surface criblante doivent être déterminés en fonction de l’application, de la nature du matériau, de sa granulométrie et des conditions de fonctionnement de l’installation.

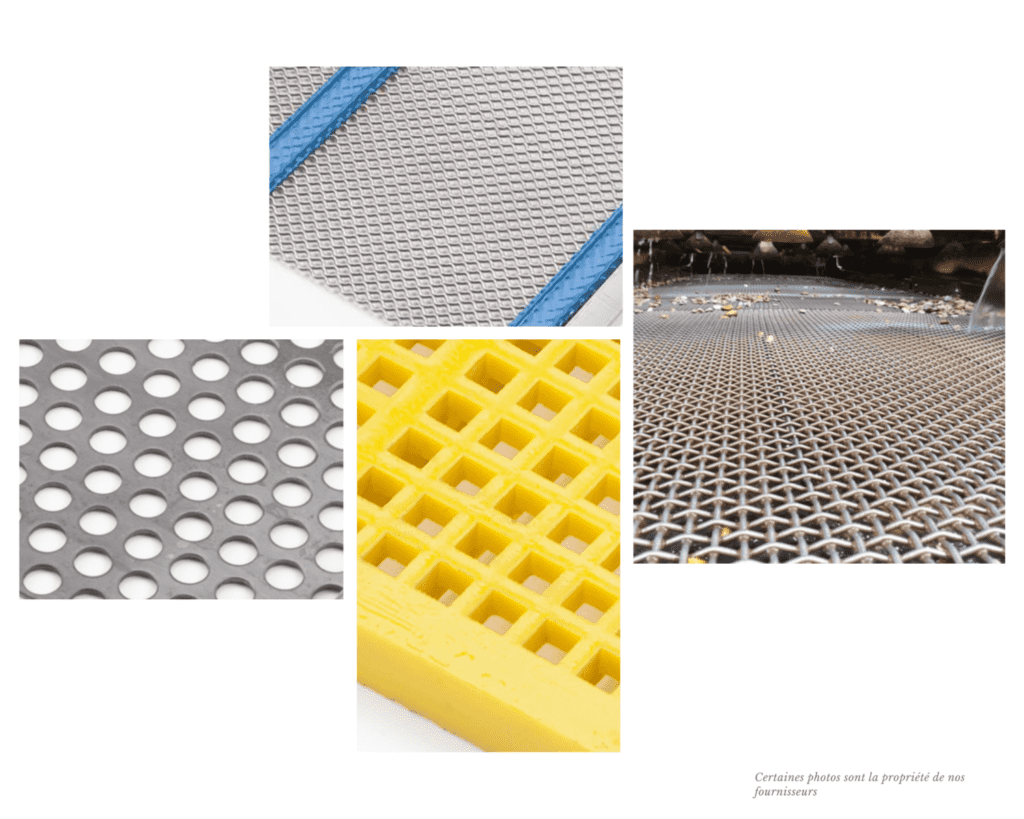

Types de Surfaces Criblantes

Les tôles perforées: avec ou sans crochet, tôles spéciales courbes pour trommels.
Les grilles métalliques: ce sont des grilles tissées, utilisées en général pour les granulométries comprises entre 1 et 70mm.
Les mailles en cautchouc et/ou polyuréthane
Les mailles combinées (métallique et polyuréthane)

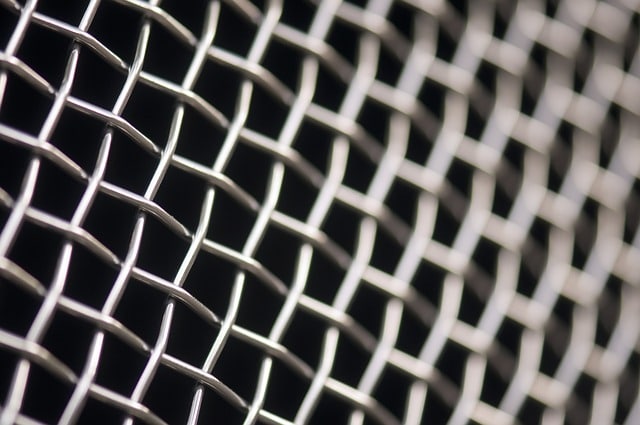

Classification Les Cribles - surface criblante

La maille de référence habituelle est d’ouverture carré, dont le côté est A. (En nomenclature: #A)
Mais il y a aussi de mailles avec:
Ouvertures circulaires (Relation d=1.25xA). Nomenclature: #A.
Ouverture rectangulaires (Relation A=B). Nomenclature: #1.1A


Les différentes formes apportent d’autres propriétés au criblage:
* Moins de colmatage pour les mailles rectangulaires
* Plus de précisions pour les mailles circulaires
* Augmentation du flux pour les mailles avec ouvertures allongées

Classification des cribles – Les différents types de cribles industriels

Cribles Statiques

Barreaux divergents amovibles

Pour classification supérieure à 60mm.
Il s’agit d'(une classification imprécise mais qui peut suffire pour certaines applications.
On se sert des barreaux divergents disposés dans le sens de l’alimentation.

Scalpeur à Barres (Grizzly)

Très courant en début d’une installation. Les produits de granulométrie plus grosse sont classés avec des cribleurs ou scalpeur à barres.
Pour granulométries entre 20 et 1000mm. La capacité est
proportionnelle à la surface.
Ils peuvent être horizontaux ou inclinés.
Pour les produits très durs et
abrasifs on recommande des barres en acier au manganèse ou en alliage au chrome.
Ils peuvent être aussi vibrantes.

Grilles Curves

Classification Humide.
Les boues sont alimentées tangentiellement à la surface du crible. A fur et à mesure que le courant avance sur les ouvertures de la surface criblante, les particules plus fines passent travers les ouvertures et les particules plus grosses sont trainées
Pour utilisations avec de mélanges de boue dont le contenu en solides est environ 40%.

Cribles avec mouvement

Trommels Rotatifs

Classification avec un mouvement giratoire. Le cylindre a une surface courbe perforée. On alimente par un extrémité, les fines sortent travers la surface perforée, et les particules plus grosse par l’autre extreme.
Il existe des modèles avec un cylindre qui plusieurs tailles de perforation, et la classification tient lieu au fur et à mesure que les particules avancent vers l’extreme de déchargement.

Cribles Vibrants à Oscillationt Circulaire

L’équipement tourne en forme de cercle par rapport à un point, ce qui fait que les particules avancent en forme de spirale sur la surface criblante.
Inclinaison: normalement entre 15 et 20°. Ils peuvent fonctionner seulement en position inclinée car le déplacement du produit est effectué essentiellement par composant de pesanteur.
Fréquence de vibration: 800-1000 rpm. Modifiable avec la vitesse du moteur ou la poulie d’entraînement par un même moteur.

L’angle de projection, déterminé par les données de process et de construction, varie entre env. 35° et 60°.   Les contre poids des balourds sont réglables de 50 à 100%. De ce fait, on peut optimiser l’amplitude de vibration en fonction des caractéristiques du produit.

Cribles Vibrants à Oscillation Linéaire

Ils peuvent fonctionner aussi bien dans une position inclinée du tamis que celle horizontale.
Le matériau à cribler se déplace le long de la surface tamisante sous l’action de la composante tangentielle des forces d’inertie dues aux oscillations provoquées par la commande à l’arbre excentrique.
Le passage du matériau à travers la surface tamisante s’effectue grâce à la composante normale des mêmes forces. Les oscillations linéaires sont communiquées au bâti comportant le tamis par l’intermédiaire deux bielles liées avec celui-ci par des articulations.
Le rayon de l’amplitude de vibration se règle librement en fonction du rapport des  masses du caisson et du balourd.
