Vérins – Types

Vérin – Définition

C’est un actionneur qui sert à créer mouvement. Il s’agit d’un tube cylindrique avec un piston à l’intérieur qui sépare deux chambres, 1 ou 2 orifices permettent d’introduire ou évacuer un fluide. Il permet de transformer l’énergie d’un fluide sous pression (air ou huile) ou de l’énergie électrique en énergie mécanique.

Comment définir les dimensions d’un vérin?

Un vérin est déterminé par sa course et par son diamètre.

COURSE: Longueur de déplacement. Exprimée en mm.

FORCE: Force développé par le vérin (Nw). Elle dépend de la pression et la surface (diamètre du piston)

DIAMETRE DU PISTON: calculé comme Diamètre du piston (tige) = √(S x4/π)  dont S est la Force (Nw) sur la pression (Bar)

On peut trouver des vérins avec et sans tige. Dans ce dernier cas, la transmission de puissance se réalise par une connexion latérale. Idéal pour un espace qui demande un faible encombrement.

Demandez une offre de vérin

Types de Vérins

SELON L’ALIMENTATION:

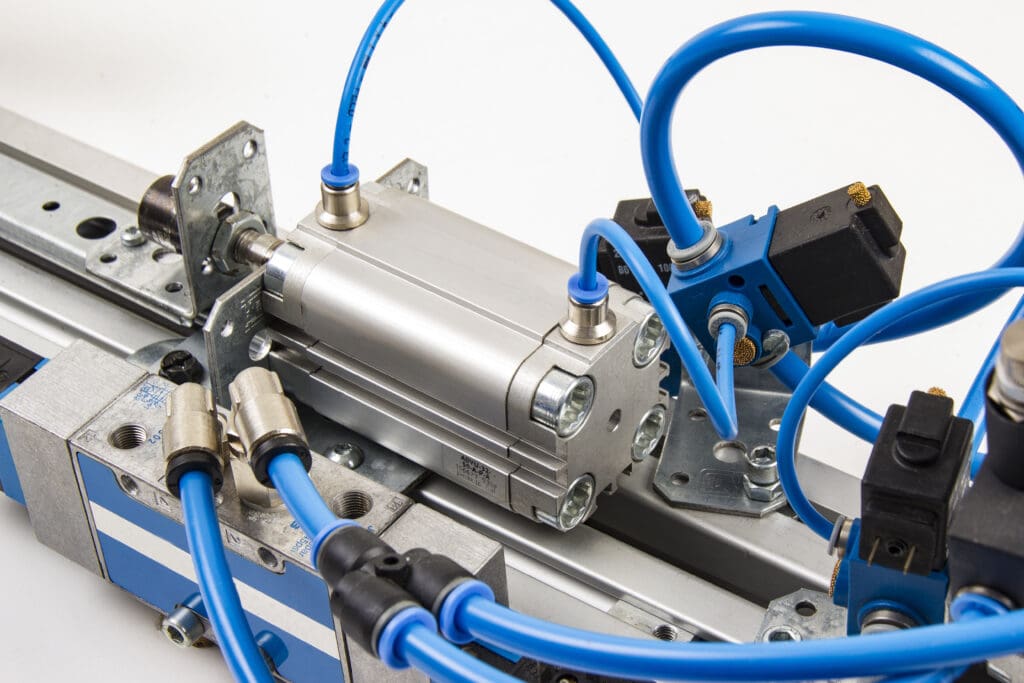

  • Pneumatique: fonctionne avec de l’air comprimé

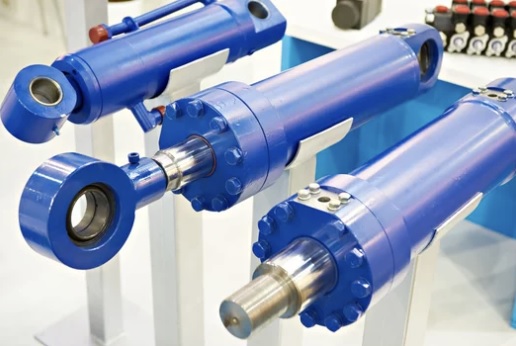

  • Hydraulique : fonctionne avec un fluide incompressible (huile sous pression). Très souvent trouvés dans les applications enginsTP, machines industrielles
  • Electrique

SELON L’ACTION (linéaire ou rotative):

  • Vérin à simple action ou vérin à simple effet: travaille dans un seul sens. L’arrivée du fluide est par un seul orifice. Aller/retour par action d’un ressort ou force extérieure.
  • Vérin Double action ou double effet: arrivée de pression dans le deux (2) chambres, déplacement du piston dans les 2 sens.
  • Rotatifs: ceux qui permettent de convertir un mouvement linéaire en rotation, ou ceux qui sont alimentés par un système rotatif directement

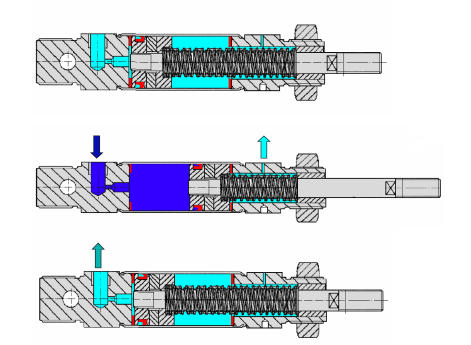

vérin pneumatique simple effet
Vérin à simple effet (ill. Festo)

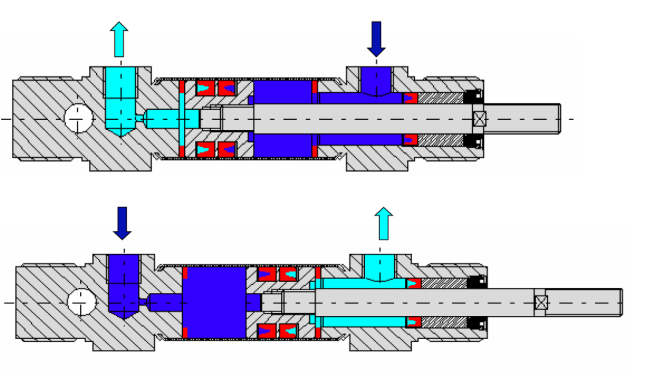

vérin à double effet
Vérin à double effet (ill. Festo)

SELON LE MODE DE FONCTIONNEMENT:

  • Vérins différentiels ou synchrones: Habituellement avec une seule tige. La dimensions des surfaces détermine la force et vitesse du piston.

TYPE/ALIMENTATION

PRESSION

AVANTAGES

INCONVENIENTS

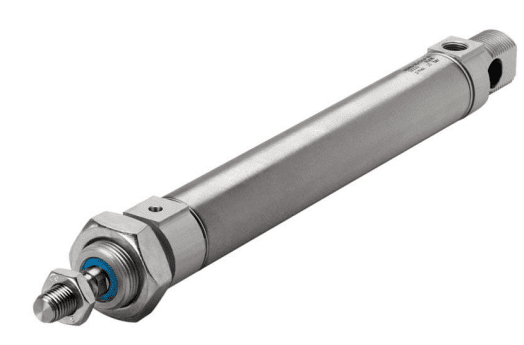

Vérins Pneumatiques/ Fluide Air

2-10 Bars (applications standards)

  • Facile à installer et mettre en ouvre.
  • Pas besoin de système d’allumage, limite les risques d’incendie. Idéal pour ATEX
  • Limité en effort

Vérins Hydrauliques/ Fluide Huile

Jusqu’à 350 Bars

  • Très facilement régulables
  • Pour efforts plus importants et vitesses plus précises
  • Moins de vitesse qu’un pneumatique
  • Demande un entretien important (révision étanchéité)

Vérins Electriques/ Moteur asynchrone, pas à pas

  • Adaptés aux applications domestiques
  • Très grande précision (marge d’erreur 0,001 m)
  • Efforts moins importants que pour un hydraulique, mais plus qu’un pneumatique
  • Déconseillé pour les zones ATEX
